Como proveedor de sistemas de puesta a tierra de la bobina de supresión de ARC, he sido testigo de primera mano del papel crítico que juegan estos dispositivos para mantener la seguridad y la estabilidad de las redes eléctricas. Uno de los aspectos más cruciales para garantizar la efectividad de una bobina de supresión de arco es el ajuste adecuado de sus parámetros. En esta publicación de blog, compartiré algunas ideas sobre cómo ajustar los parámetros de una bobina de supresión de arco para la tierra.
Comprender los conceptos básicos de la alerta de la bobina de supresión de arco
Antes de profundizar en el proceso de ajuste de los parámetros, es esencial comprender los principios fundamentales de la puesta en marcha de la bobina de supresión de arco. Una bobina de supresión de arco, también conocida como bobina de Petersen, es un tipo especial de inductor conectado entre el punto neutral de un sistema de energía y el suelo. Su función principal es compensar la corriente capacitiva que fluye a través del sistema durante una falla monofásica a tierra.
Cuando se produce una falla de fase a tierra en un sistema a tierra sin tierra o de alta resistencia, la corriente capacitiva puede causar arco en el punto de falla. Este arco puede provocar sobrecargaciones, daños al equipo e incluso incendios eléctricos. Al introducir una corriente inductiva a través de la bobina de supresión de arco, la corriente capacitiva puede neutralizarse, reduciendo la probabilidad de arco y minimización del impacto de la falla.
Parámetros clave de una bobina de supresión de arco
El rendimiento de una bobina de supresión de arco está determinado por varios parámetros clave, que incluyen:
- Inductancia (l):La inductancia de la bobina determina la magnitud de la corriente inductiva que fluye a través de ella. Por lo general, es ajustable coincidir con la corriente capacitiva del sistema.
- Resistencia (R):La resistencia de la bobina afecta la amortiguación del sistema y la velocidad de descomposición de la corriente de falla. Por lo general, está diseñado para ser relativamente bajo para minimizar las pérdidas de energía.
- Relación de giros:La relación giros de la bobina determina la relación entre los voltajes primarios y secundarios. Es importante seleccionar la relación de giros apropiado para garantizar el funcionamiento adecuado de la bobina.
- Voltaje nominal y corriente:El voltaje nominal y la corriente de la bobina especifican el voltaje y la corriente máximos que la bobina puede manejar de manera segura. Estos parámetros deben seleccionarse en función de los requisitos del sistema de energía.
Pasos para ajustar los parámetros de una bobina de supresión de arco
El proceso de ajustar los parámetros de una bobina de supresión de arco generalmente implica los siguientes pasos:
Paso 1: Mida la corriente capacitiva del sistema
El primer paso es medir la corriente capacitiva del sistema de energía. Esto se puede hacer utilizando una variedad de métodos, como el método de inyección, el método de resonancia o el método transitorio. La corriente capacitiva medida proporcionará la base para determinar la inductancia requerida de la bobina de supresión de arco.
Paso 2: Calcule la inductancia requerida
Una vez que se conoce la corriente capacitiva, la inductancia requerida de la bobina de supresión de arco se puede calcular utilizando la siguiente fórmula:
[L = \ frac {1} {(2 \ pi f)^2 c}]
donde (l) es la inductancia en Henries, (f) es la frecuencia del sistema de energía en Hertz, y (c) es la capacitancia del sistema en Farads.

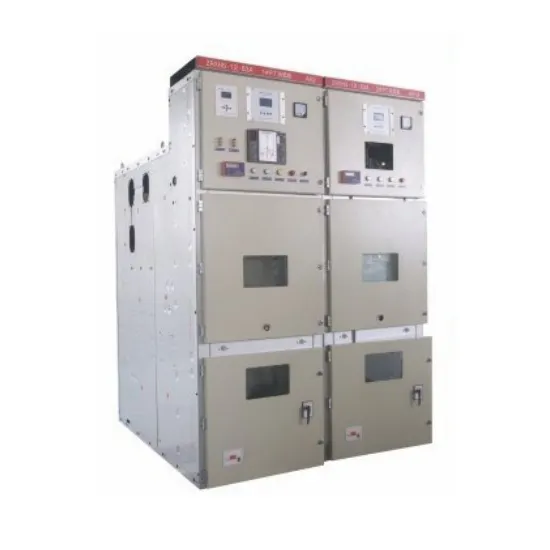

Paso 3: seleccione la bobina de supresión de arco apropiada
Según la inductancia calculada, seleccione una bobina de supresión de arco con la inductancia nominal apropiada y otros parámetros. Es importante elegir una bobina que sea compatible con el sistema de energía y cumpla con los estándares y regulaciones relevantes. Para obtener más información sobre nuestra gama de6kv/10kv/10.5kv bobina de supresión de arco, visite nuestro sitio web.
Paso 4: Instale la bobina de supresión de arco
Instale la bobina de supresión de ARC en el sistema de energía de acuerdo con las instrucciones del fabricante. Asegúrese de que la bobina esté adecuadamente conectada a tierra y conecte al punto neutral del sistema.
Paso 5: Ajuste la inductancia de la bobina
Una vez que se instale la bobina, ajuste la inductancia de la bobina para que coincida con el valor calculado. Esto se puede hacer cambiando el número de giros en la bobina o utilizando un cambiador de tap. Es importante hacer pequeños ajustes y monitorear la respuesta del sistema para garantizar que la bobina funcione correctamente.
Paso 6: monitorear y ajustar el sistema
Después del ajuste inicial, monitoree el sistema de energía para garantizar que la bobina de supresión de arco funcione correctamente. Verifique el sistema cualquier signo de arco, sobretensión u otras condiciones anormales. Si es necesario, ajuste los parámetros de la bobina para optimizar su rendimiento.
Factores que afectan el ajuste de los parámetros
Varios factores pueden afectar el ajuste de los parámetros de una bobina de supresión de arco, que incluyen:
- Configuración del sistema:La configuración del sistema de energía, como el número de alimentadores, el tipo de carga y la presencia de otros dispositivos de conexión a tierra, puede afectar la corriente capacitiva y el rendimiento de la bobina de supresión de arco.
- Variaciones de carga:Los cambios en la carga del sistema de energía pueden causar variaciones en la corriente capacitiva. Es importante monitorear la carga y ajustar los parámetros de la bobina en consecuencia.
- Condiciones de falla:El tipo y la ubicación de las fallas en el sistema de energía también pueden afectar el rendimiento de la bobina de supresión de arco. Las diferentes condiciones de falla pueden requerir diferentes configuraciones de parámetros para garantizar una supresión de fallas efectiva.
- Condiciones ambientales:Los factores ambientales, como la temperatura, la humedad y la contaminación, pueden afectar el rendimiento de la bobina de supresión de arco. Es importante considerar estos factores al seleccionar y ajustar la bobina.
Importancia del mantenimiento y las pruebas regulares
El mantenimiento y las pruebas regulares de la bobina de supresión de ARC son esenciales para garantizar su rendimiento y confiabilidad continuos. Las tareas de mantenimiento pueden incluir inspecciones visuales, limpieza y ajuste de conexiones. Los procedimientos de prueba pueden incluir pruebas de resistencia a aislamiento, medición de inductancia y pruebas de simulación de fallas.
Al realizar un mantenimiento y pruebas regulares, cualquier problema potencial se puede identificar y abordar antes de causar problemas significativos. Esto puede ayudar a minimizar el tiempo de inactividad, reducir los costos de mantenimiento y garantizar la seguridad y la estabilidad del sistema de energía.
Conclusión
Ajustar los parámetros de una bobina de supresión de arco para la puesta a tierra es un proceso crítico que requiere una cuidadosa consideración de varios factores. Al comprender los principios básicos de la conexión a tierra de la bobina de supresión de arco, medir la corriente capacitiva del sistema, calcular la inductancia requerida, seleccionar la bobina apropiada y ajustar los parámetros correctamente, se puede optimizar la efectividad de la bobina.
En nuestra empresa, estamos comprometidos a proporcionar de alta calidadAjuste de la bobina de supresión de arcosoluciones y apoyo experto a nuestros clientes. Si tiene alguna pregunta o necesita ayuda para ajustar los parámetros de una bobina de supresión de ARC, no dude en contactarnos. Esperamos discutir sus requisitos específicos y ayudarlo a encontrar la mejor solución para su sistema de energía.
Referencias
- Estándar IEEE para bobinas y accesorios de calefacción inductivos de alto voltaje y alto corriente, IEEE STD 665-2007
- IEC 60076-6: 2011 Transformadores de potencia - Parte 6: Reactores
- Código Nacional de Seguridad Eléctrica (NESC), ANSI C2-2017
